Cat-CVD(触媒化学気相成長)とは何か ― 制御屋から見た「プラズマレス成膜」

※本記事は特定の案件・お客様の情報を含まない技術コラムです。Cat-CVDに関する記述はすべて公開されている学術情報・一般技術情報に基づきます。

Cat-CVDとは ― プラズマを使わない成膜

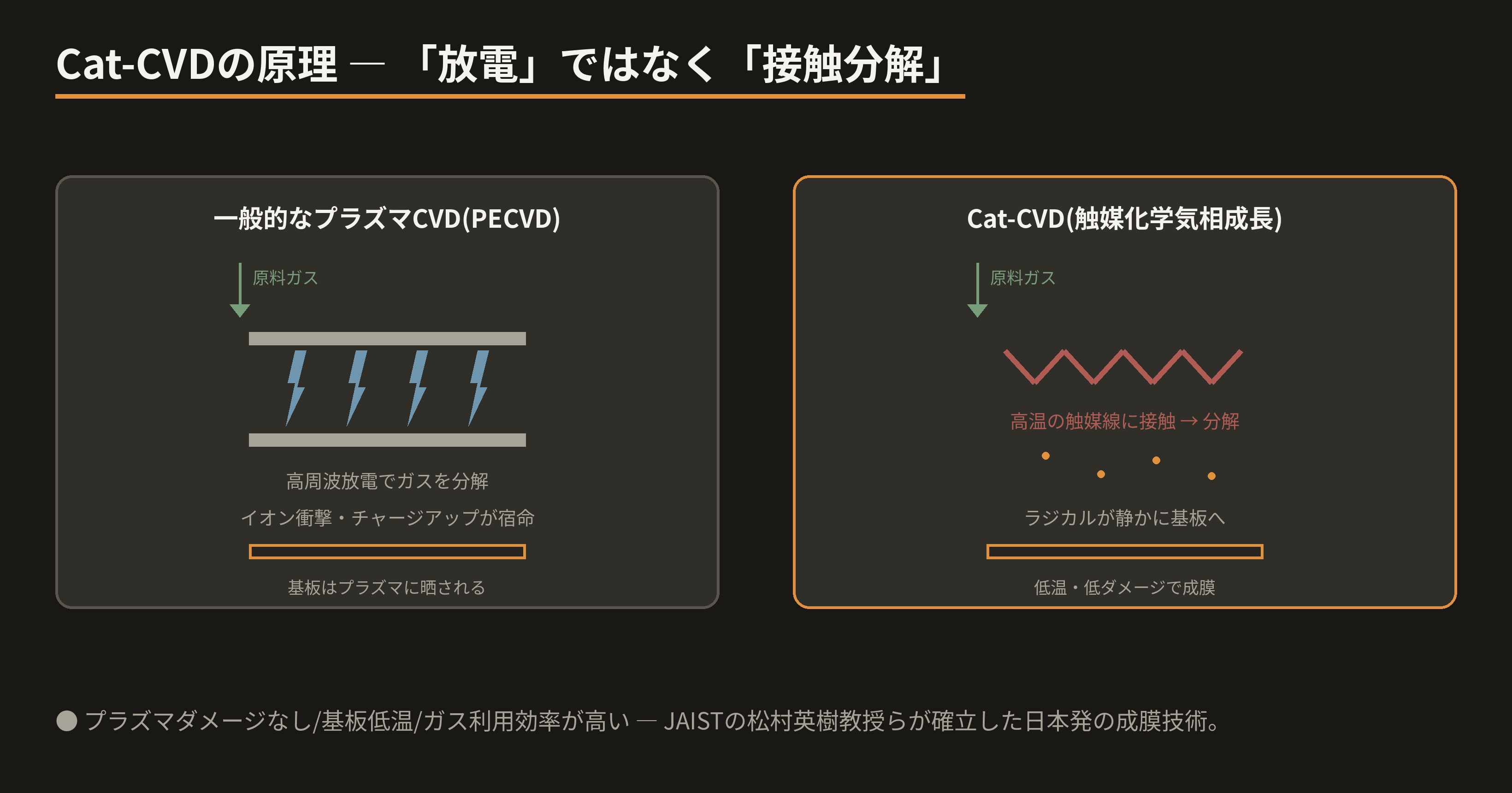

Cat-CVD(触媒化学気相成長、Catalytic CVD。海外ではHot-Wire CVDとも)は、減圧チャンバ内で高温に加熱した触媒線(タングステン等のフィラメント)に原料ガスを接触させ、接触分解反応で生成したラジカルを基板に堆積させる成膜技術です。北陸先端科学技術大学院大学(JAIST)の松村英樹教授らが確立した、日本発の技術として知られています。

一般的なプラズマCVD(PECVD)がプラズマ放電でガスを分解するのに対し、Cat-CVDは「熱した線にガスを触れさせる」だけ。この違いが、いくつかの際立った利点を生みます。

プラズマダメージがない:イオン衝撃やチャージアップが原理的に発生せず、デリケートなデバイスにも優しい
基板を低温に保てる:熱に弱い基板への成膜に向く
ガス利用効率が高い:原料ガスを無駄なく使える
シリコン系薄膜(a-Si、SiNxパッシベーション膜など)をはじめ、太陽電池や半導体分野で研究・応用が進む

制御屋から見たCat-CVD ― 装置を「レシピ通りに」動かすということ

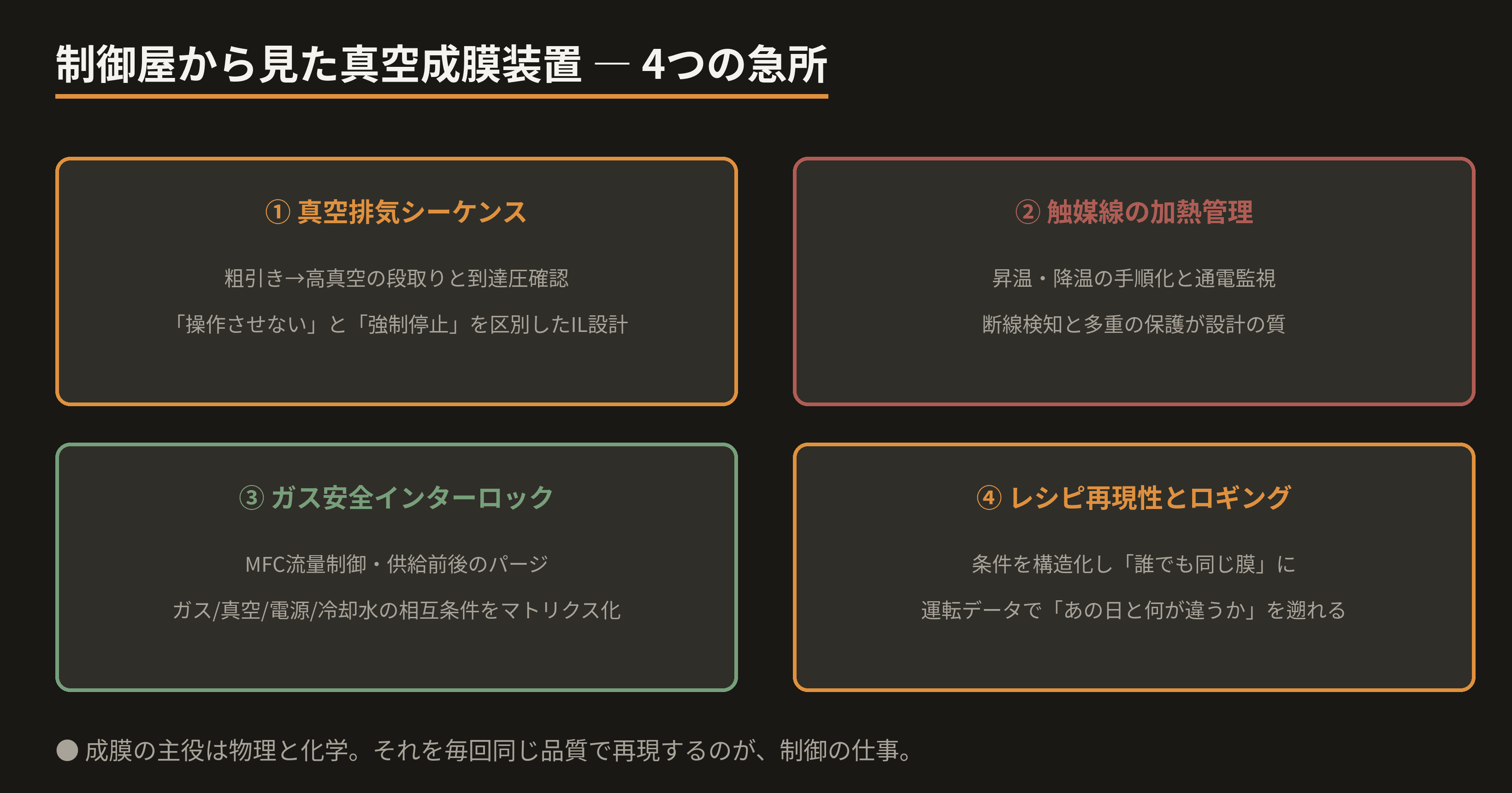

成膜技術の主役は物理と化学ですが、それを毎回同じ品質で再現するのは制御の仕事です。Cat-CVDに限らず、真空成膜装置の制御には共通する急所があります。

1. 真空排気のシーケンス

粗引きから高真空への切替え、到達圧の確認、大気開放との往復——バッチ式真空装置の運転は、圧力に応じた排気系の段取りがすべての土台です。バルブの開閉順序ひとつでポンプを傷める世界であり、インターロックは「操作させない条件」と「強制的に止める条件」を区別して設計します。

2. 触媒線の加熱管理

Cat-CVDの心臓部は通電加熱される触媒線です。制御視点では、昇温・降温の手順化、通電状態の監視、そして断線の検知が論点になります。加熱体が主役の装置では「ヒータが切れたまま流し続ける」ことが最悪のシナリオ——検出と保護を何重に張るかが設計の質です。

3. ガス供給と安全インターロック

原料ガスはマスフローコントローラ(MFC)で流量制御し、供給前後のパージ、異常時の遮断を含めた安全インターロックを組みます。可燃性・特殊材料ガスを扱う装置では、ガス・真空・電源・冷却水の相互条件をインターロックマトリクスとして整理し、曖昧さを残さないことが要です。

4. レシピ管理と再現性

圧力・流量・温度・時間——成膜条件はレシピとして構造化し、誰が操作しても同じ膜ができる形に落とし込みます。あわせて運転データのロギングを仕込んでおけば、膜質に変化が出たとき「あの日と何が違ったか」をデータで遡れます。研究開発の装置ほど、再現性とトレーサビリティが価値になります。

おわりに

Cat-CVDのようなニッチで先端的な成膜技術は、装置そのものが一点物に近く、制御も既製品の組合せでは済みません。当社は真空・成膜装置(スパッタリング、イオンプレーティング、各種CVD装置など)の制御設計・改造・保全の実績があります。研究開発用の特殊装置、量産移行期の装置改良——「この装置を任せられる制御屋がいない」とお困りの際は、ぜひご相談ください。
